Лазерный принтер — это устройство, печатающее изображения и текст с помощью технологии лазерного излучения. Название «лазерный» происходит от того, что эти принтеры используют лазерный луч для создания изображения на бумаге. В данной статье мы рассмотрим устройство блока лазера лазерного принтера, определим его ключевые компоненты и рассмотрим особенности их работы.
Как работает лазерный принтер?
Лазерный принтер работает по принципу электрографического метода печати. Основой этого процесса является использование лазера для создания негативного изображения на фотобарабане, который затем переносит тонер на бумагу. Этот метод обеспечивает высокое качество печати и скорость работы устройства.

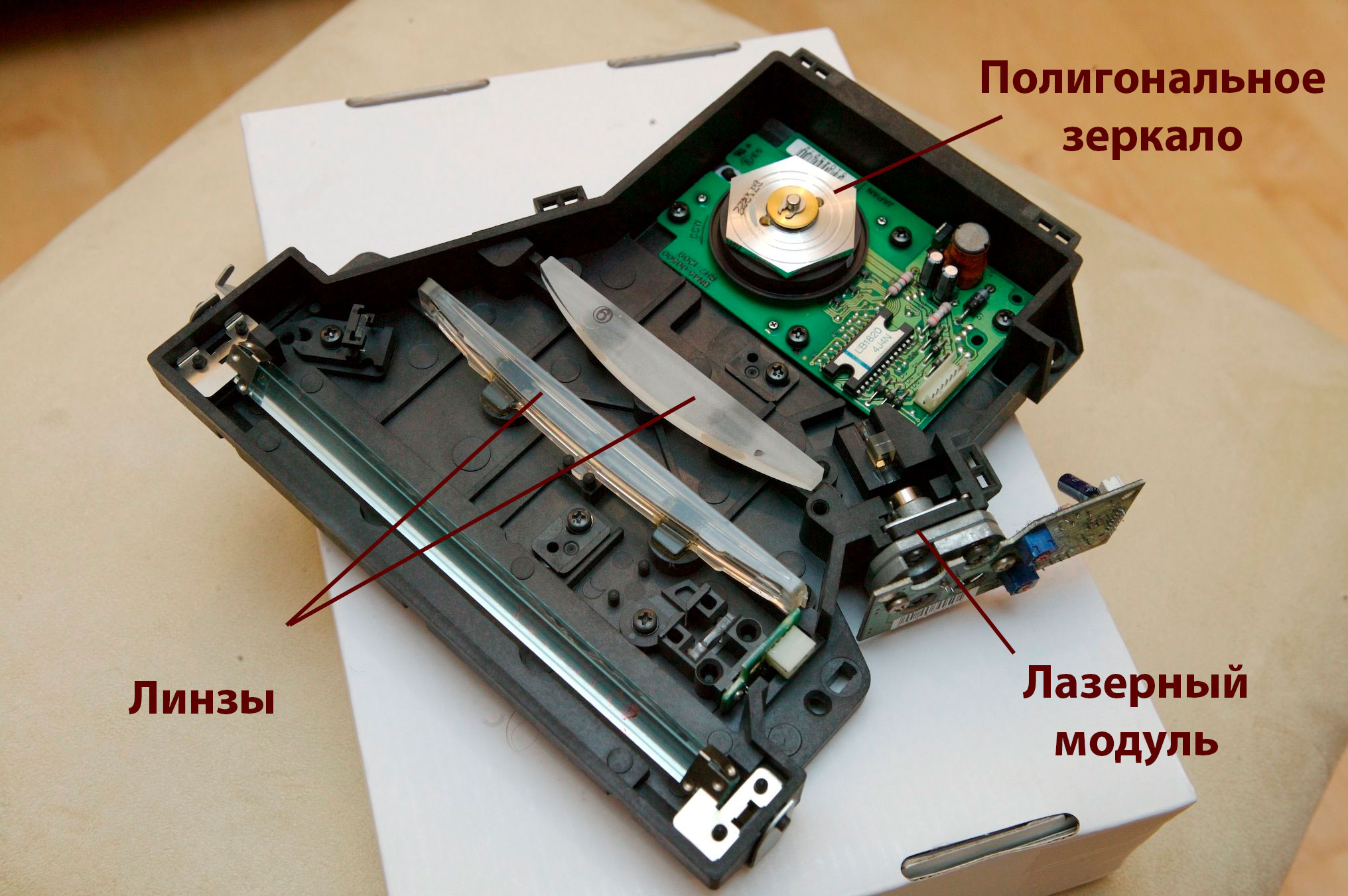

Устройство блока лазера
Блок лазера — это сердце лазерного принтера. Он включает в себя несколько критически важных компонентов, которые работают вместе для создания качественной печати.
1. Лазерный диод (модуль)
Лазерный диод — это основной элемент, генерирующий лазерный свет. Он преобразует электрические сигналы в лазерное излучение. Обычно используются полупроводниковые лазерные диоды, которые эффективны и компактны. Этот компонент отвечает за создание узкого и стабильного лазерного луча.
На скоростных моделях используется два лазерных диода для одновременного сканирования двух линий.
2. Оптическая система
- Линзы: Линзы играют важную роль в фокусировке лазерного луча. Они конденсируют и направляют свет так, чтобы он точно попадал на фотобарабан.
- Зеркала: Внутренняя оптическая система состоит из ряда зеркал, которые изменяют направление лазерного луча. Эти зеркала расположены под определёнными углами для достижения точной и детальной обработки поверхности фотобарабана (полигональное зеркало).
3. Фотобарабан
Фотобарабан — это вращающий цилиндр, покрытый фоточувствительным материалом, который реагирует на падение лазерного света. Он играет очень важную роль в формировании изображения. Когда лазер сканирует поверхность, он меняет заряд фотобарабана, позволяя тонеру прилипать только к местам, где свет был направлен.
4. Коротрон или ролик заряда (PCR)
Они создают стартовую зарядку на поверхности фотобарабана. Обеспечивают равномерное распределение заряда перед началом сканирования лазером, что критично для точного формирования изображения.
- Коротрон — металлический провод под напряжением, натянутый параллельно оси вращения фотобарабана. Заряд переносится за счёт явления «коронного разряда» (Corona Discharge), отсюда и название — «коротрон» (Corona Wire). Для электризации барабана используется коротрон совместно с металлической сеткой, выравнивающей распределение заряда по поверхности. Остаточный заряд с фотобарабана снимается отдельной лампой разрядки.

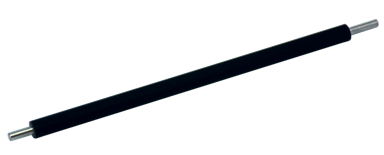

- Ролик заряда (PCR) — металлический стержень с диэлектрической обмоткой (состоит из прорезиненной оболочки и пористого наполнителя), на который последовательно подаются постоянный и переменный ток. Постоянный ток передаёт отрицательный заряд на фотобарабан, а переменный — «стирает» остаточное электростатическое изображение с его поверхности (совмещает сразу две функции, заменяя коротрон и лампу разрядки). В англоязычных источниках устройство называют Primary Charge Roller (или просто Charge Roller), в то время как в переводах его называют по разному: «зарядный валик», «ролик первичного заряда», «ролик PCR».
5. Драйвер лазера — DC контроллер
Данная электронная плата управляет работой лазерного диода и полигон-мотором с приводом и зеркалом. Она преобразует цифровые данные, поступающие из компьютера, в последовательность сигналов, которые активируют лазерный диод в нужные моменты времени, синхронизируя импульсы с вращением полигон-мотора.
Как работает блок лазера
-
Зарядка фотобарабана: В начале процесса печати фотобарабан проходит через коронный провод, где создается однородное распределение заряда.
-
Сканирование лазером: Лазерный диод начинает излучать свет, который, проходя через линзы и зеркала, сканирует поверхность фотобарабана. В местах, куда попадает лазер, заряд нейтрализуется, и создается негативное изображение.
-
Нанесение тонера: После того как изображение создано, тонер из картриджа наносится на фотобарабан. Тонер прилипает только к тем участкам, где заряд лазером был снят.
-
Перенос на бумагу: Когда лист бумаги проходит рядом с фотобарабаном, на нем создается заряд, который притягивает тонер, формируя окончательное изображение.
-
Закрепление изображения: Наконец, бумага попадает в тепловой модуль, где тонер плавится и запекается на ее поверхности, обеспечивая стойкость и долговечность печати.
